永磁电机与控制器实训台

[名称]：永磁电机与控制器实训台
[规格型号]：DB-5060: [产品价格]：
[产品参数]：请联系客服: [联系电话]：021-36334717
[QQ]：: 欢迎关注我公司产品

产品详情

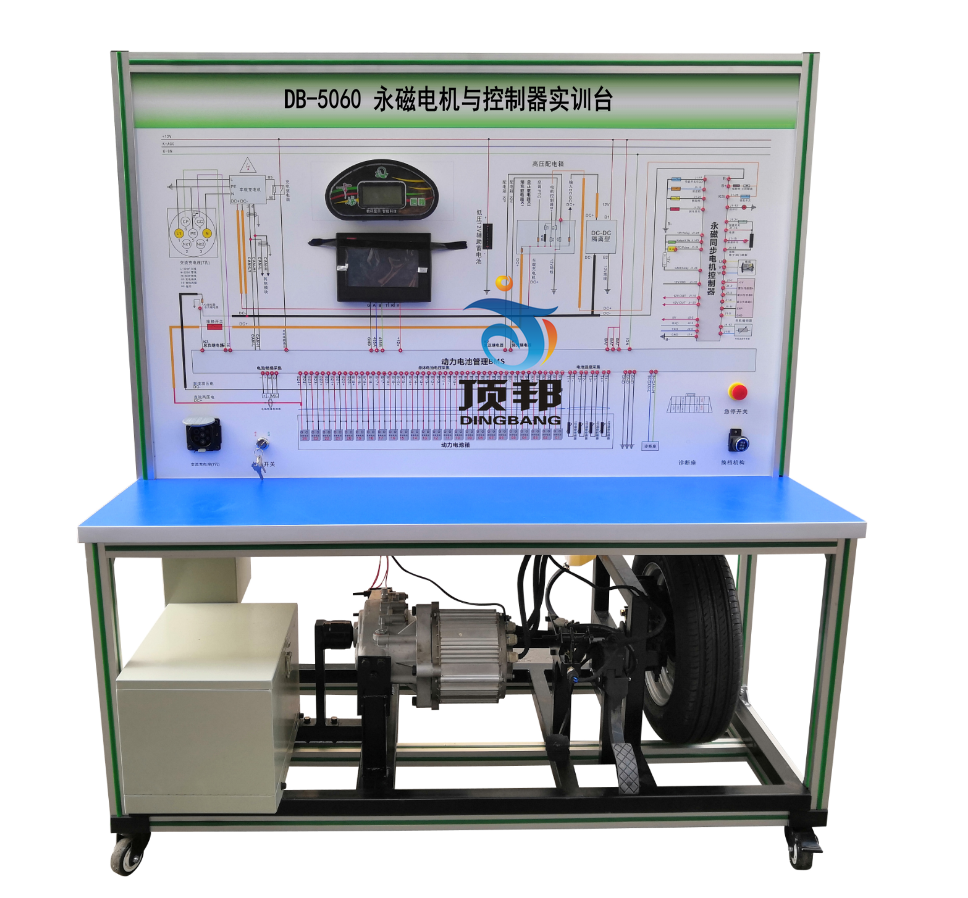

DB-5060 永磁电机与控制器实训台

一. 产品组成
1.永磁电机与控制器实训台以电动汽车真实零部件为基础构建可演示电动汽车驱动工作原理及过程、无安全隐患的实训台。
2.主要部件：磷酸铁锂电池组、锂电池管理系统模块、永磁同步直流电机、控制器、组合仪表、档位控制系统、油门、刹车踏板、差速器、驱动半轴及模拟车轮、点火开关、低压蓄电池、继电器、充电插头、安全开关等。
二. 产品功能：
1.展示电动汽车驱动系统的整体组成结构。
2.演示电动汽车操作与控制状况。
3.动力系统的加速、减速、制动等工况的实现。
4.展示永磁同步电机及控制器的工作状态。
5.展示动力电池组、电池管理系统及整车控制器等核心部件的工作状况。
6.系统具有自诊断及保护功能。
7.可外接诊断电脑读取系统数据及故障。
8.配备系统上位机软件：
配备电池管理系统开发软件，通过专用接口对该系统的各参数进行设置及验证，如电压阙值，过充过放电流、温度等。
配备电机控制器上位机软件，通过专用接口对该系统的各参数进行读取及验证等。
9.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面装配32mm厚彩色高密度复合板。
10.故障设置系统，培训学生的逻辑思维及排除故障的能力。
11. 配套新能源汽车多媒体课件（20合一）（投标时需现场演示五分钟，未演示者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1.新能源汽车分析；2.未来新能源汽车的发展；3.电动汽车基本知识；4.电动汽车基本结构与工作原理；5.电动汽车与混合动力汽车；6.蓄电池电动汽车结构与原理；7.电动汽车原理维修故障检测；8.纯电动车动力系统；9.纯电动车装调工艺；10.纯电动汽车电机及其控制器；11.纯电动汽车电子控制技术；12纯电动汽车高压原理设计；13.纯电动汽车驱动方案；14.电动汽车传动系统介绍；15.电动汽车各种电机对比；16.比亚迪K9F纯电动客车原理与操作；17.奇瑞M1EV与BYD E6的结构与工作原理。

三. 产品参数：
1) 外形尺寸：长*宽*高 1260*1000*1750mm。
2) 电池：磷酸铁锂电池。
3) 电池容量：20Ah。
4) 工作电压：72V(20ah)。
5) 工作电流：不大于 100A。
6) 电机：永磁同步电机。
7) 额定功率：5.5kw 。
8) 配备诊断接头。
