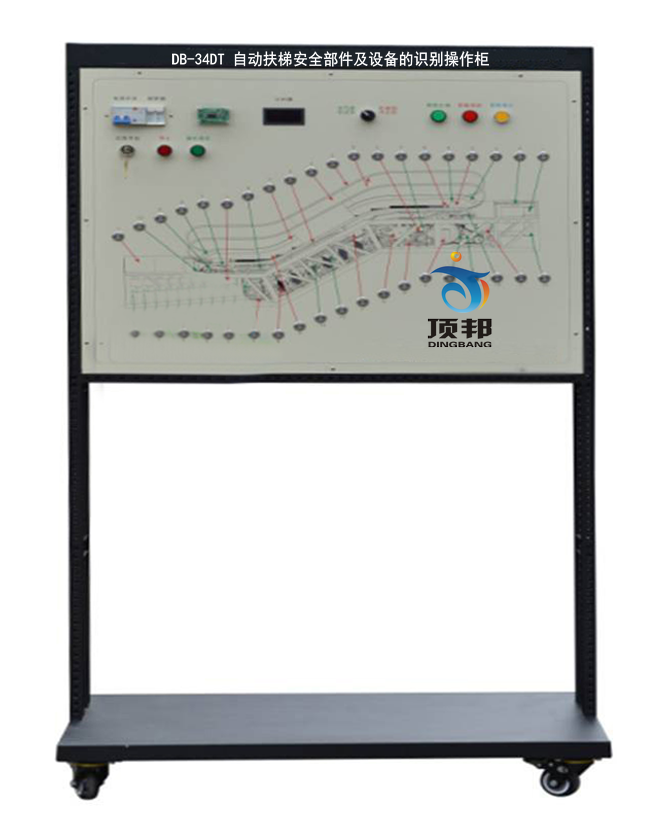

DB-34DT 自动扶梯安全部件及设备的识别操作柜


(参考图)

2.产品概述
DB-34DT 自动扶梯安全部件及设备的识别操作柜能进行自动扶梯机械、电气部件的识别的教学、实训、考核，通过实训可以让学生快速识别自动扶梯机械部件和电气部件。了解其作用、安装位置等自动扶梯基础知识，从而让其快速地掌握自动扶梯的基本结构与原理。老师可以根据教学需要对学生进行自动扶梯机械部件与电气部件的识别实训与考核使用，非常适合高职、高专、中等职业院校开设的电梯相关专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
3.实训项目
3.1自动扶梯机械部件识别与考核实训；
3.2自动扶梯电气部件识别与考核实训。
4.设备特点
4.1自动扶梯安全部件及设备的识别操作柜（灯箱）实训台底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
4.2实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、智能考核电路套件、各种按钮和安全接线柱等组成。
4.3本实训台把电梯机械部件和电气部件以结构图的形式印制在台面上，并设计相对应的选择按钮，教师通过设置故障并以选择题的方式供学生识别选择，学生根据自己掌握的知识进行自由选择练习，解答正确或错误都会有相应的信息提示，可作为学生电梯专业基础知识掌握情况的考核使用。
4.4本实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
5.设备主要配置

6.配套工具清单

7．技术性能（参数）
7.1电源
7.1.1输入电源电压
7.1.1.1系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz。
7.1.1.2开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
7.1.2开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
7.2系统整机电流 ≤2A
7.3整机功率≤0.5KVA
7.4整机重量：≤50kg
7.5工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
7.6外形尺寸：800mm*600mm*1700mm
7.7安全保护：安全符合国家标准
7.7.1具有漏电自动保护功能
7.7.2具有短路保护功能
