一、产品概述

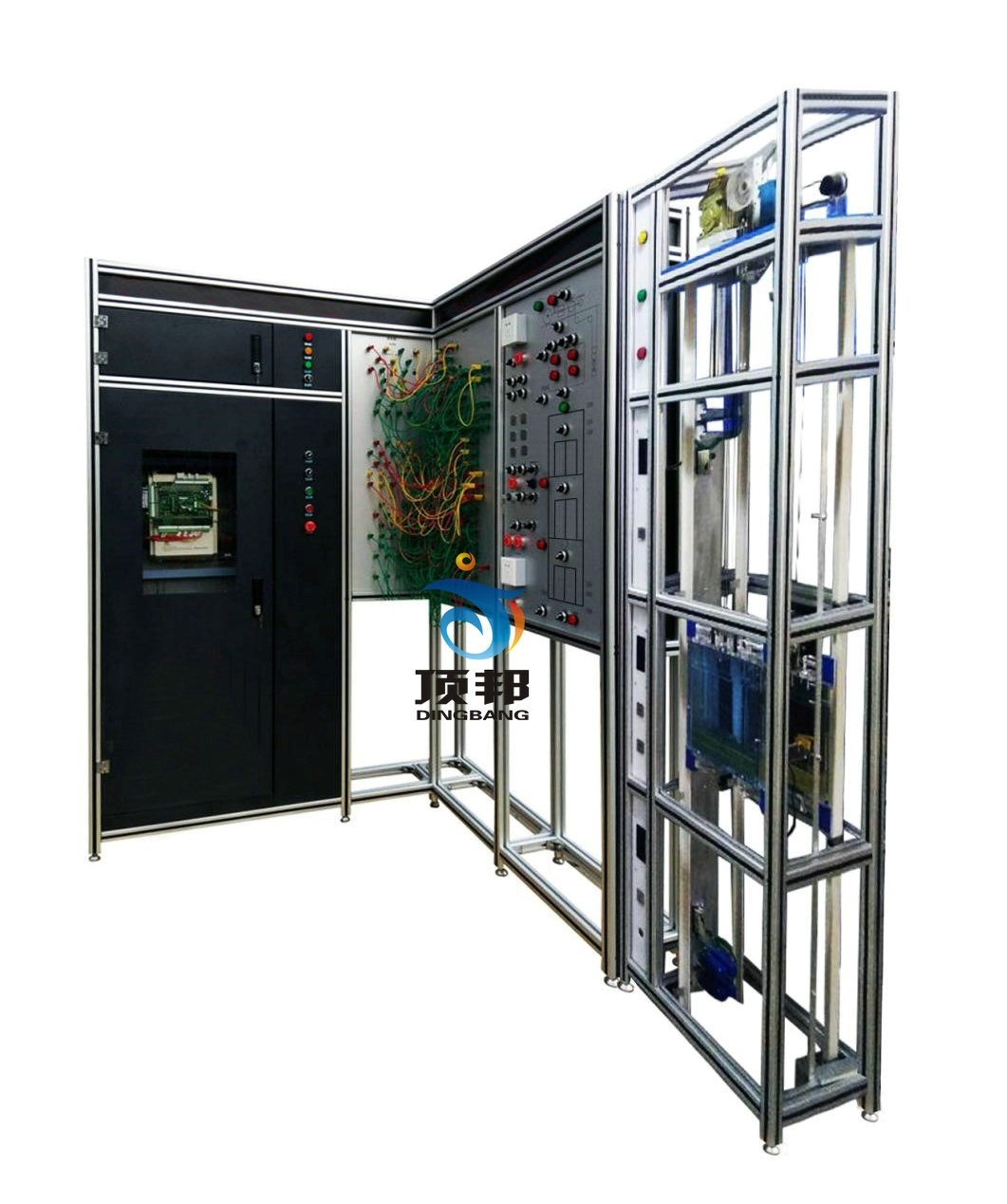

  电梯电气安装与调试实训考核装置采用真实的电梯总电源箱和微机控制柜成套设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图对这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能，为真实电梯电气的安调与维保打下基础。

二、产品特点

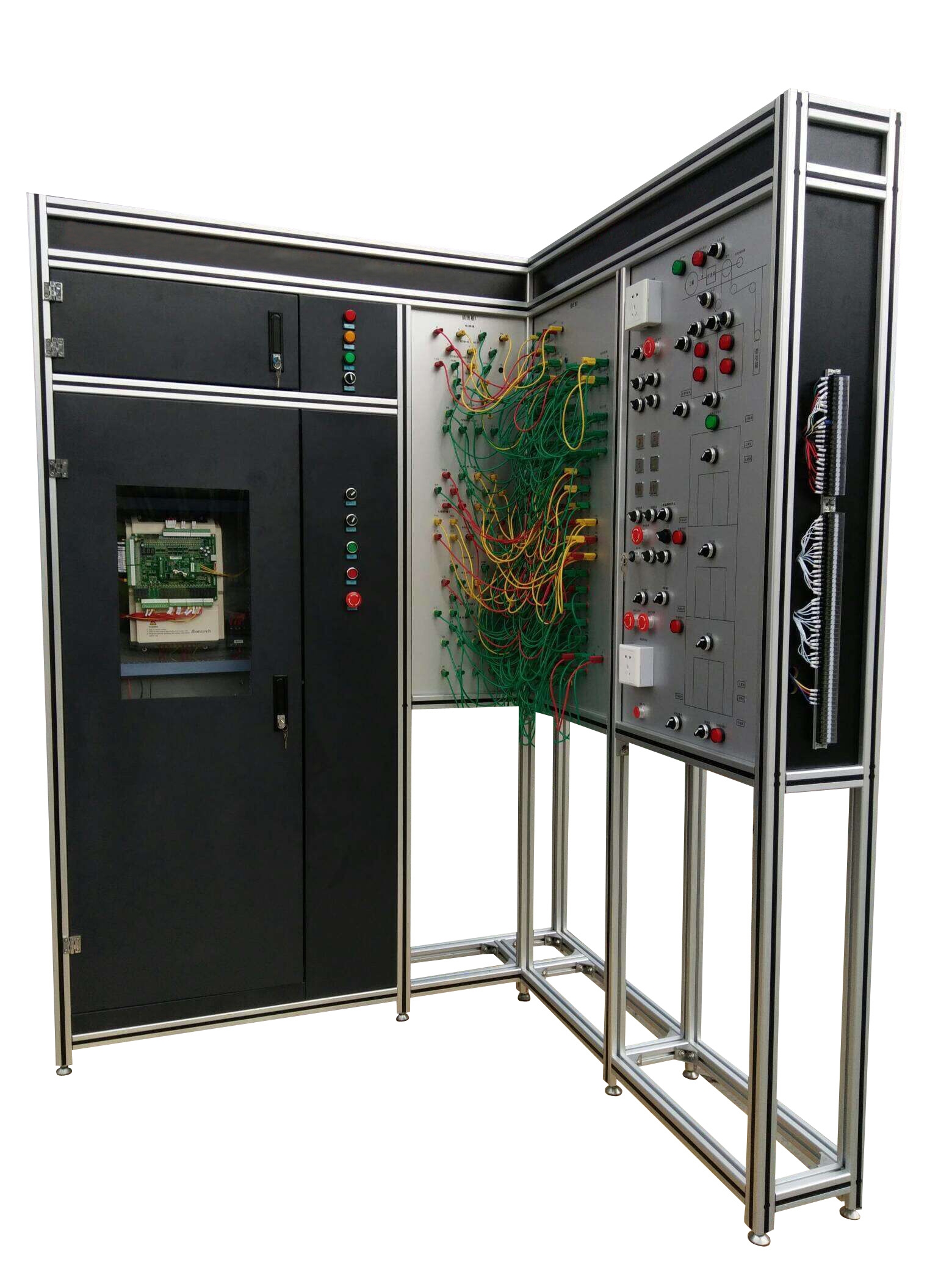

1. 采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；
2. 采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；
3. 采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；
4. 采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。
三、技术参数
1.电源输入：三相五线 AC380V 50Hz；
2.工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3.安全保护：接地；漏电（动作电流≤30mA）；过压；过载；短路；
4.控制方式：VVVF；
5.额定速度：0.5 m/s；
6.整机功耗：≤0.75KW；
7.整机重量：≤150KG；
8.外形尺寸：2100mm×1140mm×2000mm（长×宽×高）。
四、实训项目
1.电梯电气照明回路的连接与调试；
2.电梯电气主控回路的连接与调试；
3.电梯电气安全回路的连接与调试；
4.电梯曳引机组的连接与调试；
5.基本参数设置实训；
6.电机自动调谐实训；
7.矢量控制参数设置实训；
8.运行参数设置实训；
9.楼层参数设置实训；
10.功能输出参数设置实训；
11.门功能参数设置实训；
12.井道自学习实训；
13.电梯一体化控制器故障码的查询与检修。
五、设备配置
1.支架：高级铝型材；
2.总电源箱：含断路器、空气开关、指示灯、照明开关及插座等；
3.微机控制柜：含一体化控制器（NICE3000+）、空气开关、断相与相序保护继电器、计数器、接触器、开关电源、变压器、制动电阻、端子排、上下行按钮、急停及检修开关等；
4.安全型插线端子板；
5.外呼梯显示板；
6.曳引机组模拟器件：三相异步电动机与编码器；
7.井道模拟器件：含上下极限、上下限位、上下减速、上下急停、安全钳、平层、开关门限位、超载、及照明开关；
8.底坑模拟器件：含张紧轮与照明开关，照明灯，插座；
9.楼层模拟器件：含门锁、消防及锁梯开关，上下呼梯按钮；
10.楼层模拟器件：含门锁、消防及锁梯开关，上下呼梯按钮；
11.轿厢模拟器件：含照明灯，风扇及光幕；
12.轿厢操纵箱模拟器件：含开关门、楼层、急停、检修、上下行、照明、风扇、司机及直驶开关；
13.轿顶控制箱模拟器件：含上下行与共用按钮，急停、检修及照明开关，照明灯，插座；
14.运行状态指示：含开关门、启动及制动；
15.安全型插线；
16.实训工具；
17.配套资料：相关说明书及图纸。
