程控交换综合实验箱:探索通信技术的新里程碑



程控交换综合实验箱:探索通信技术的新里程碑

  通信技术的进步已经深深地影响了我们的生活,其中程控交换技术作为一种重要的通信方式,已经在各个领域得到了广泛的应用。而程控交换综合实验箱,就是这种先进技术的重要载体,它为我们提供了一个直观理解和实践程控交换技术的平台。
程控交换综合实验箱
  首先,我们需要明确什么是程控交换综合实验箱。简单来说,它是一个集成了多种通信设备的实验平台,可以模拟现实环境中的通信场景,帮助我们更好地理解和掌握程控交换技术。通过这个实验箱,我们可以看到程控交换技术是如何工作的,如何实现信息的传输和处理的。
  接下来,我们来看看程控交换综合实验箱在我们日常生活中的应用。在学校,老师们可以使用这个实验箱来进行通信技术的课程教学,让学生更直观地理解通信原理和技术。在企业中,技术人员可以使用这个实验箱进行各种通信系统的测试和调试,提高工作效率。在科研领域,研究人员可以使用这个实验箱进行新的通信技术研究,推动通信技术的发展。
  然而,尽管程控交换综合实验箱为我们提供了很多便利,但我们也不能忽视它的局限性。由于其硬件和软件资源的限制,实验箱无法完全模拟真实的通信环境。此外,随着通信技术的不断发展,实验箱也需要不断更新和完善,以适应新的技术和需求。
  总的来说,程控交换综合实验箱是我们学习和研究程控交换技术的重要工具。它不仅可以帮助我们更好地理解和掌握这项技术,还可以为我们提供一个实践的平台。尽管存在一些局限性,但这并不影响我们对它的重视和使用。相信在未来,随着科技的进步,程控交换综合实验箱将会发挥更大的作用,为我们打开通向新世界的大门。

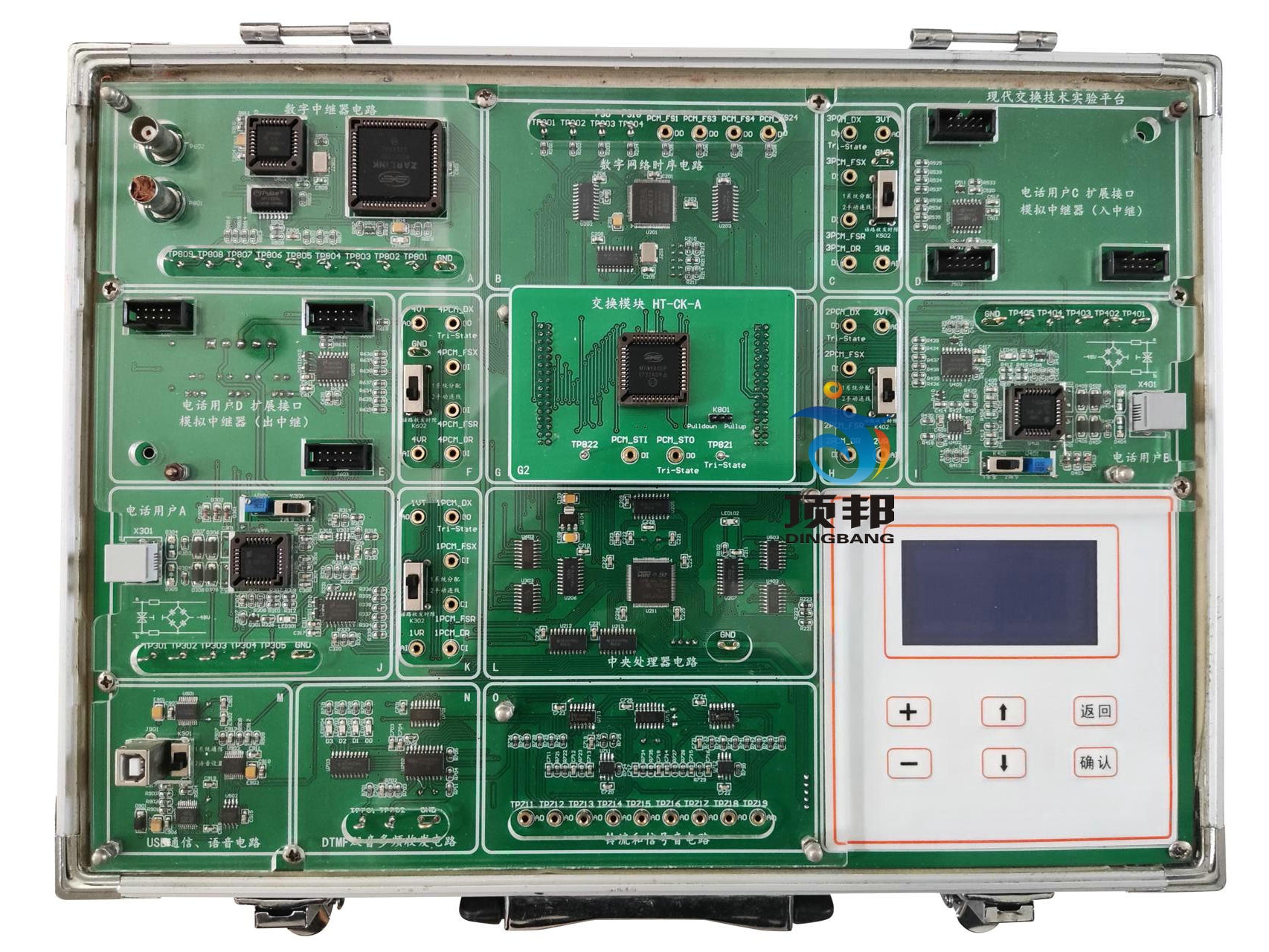

DB-8643 程控交换综合实验箱

程控交换综合实验箱

一、产品参数

1、模块化设计,以用户交换机为模型,功能划分清晰,开放接口丰富。
2、提供四路电话用户接口,其中两路设计为可拔插模块。
3、集成了三种交换方式:人工交换、空分交换、时分交换,均设计为可拔插模块。
4、提供了拨号音、忙音、回铃音、空号音、拥塞音、长途通知音、呼入等待音等户信令,标准450HZ正弦波信号;
5、提供了标准25HZ正弦波铃流信号。
6、提供了DTMF双音多频信号的译码数据的同步比特显示,直观明了。
7、提供了手动振铃装置、话务员语音接口、用户线接线柱等,可真实完整的实现人工交换接续过程,辅助实验人员领悟交换本质,激发学习兴趣。
8、数字交换网络中,可通过键盘输入、手动连线等多种方式分配调整各路电话用户的收发时隙,辅助实验人员理解时分概念。
9、提供了标准的E1接口,完整实现复接解复接、组帧、添加信令、HDB3/AMI线路编译码、位同步、帧同步等处理过程,可完成实验箱之间的局间通信,也可接入第三方E1接口设备。E1电信号为Q9同轴电缆线标准接口,75/120欧阻抗。
10、呼叫接续过程直观明了,可通过随机液晶同步显示呼叫接续信息,最大支持四路呼叫接续画面同步显示。
11、提供外线/市话接口可拔插模块,可接入市话网。
12、提供USB接口。
13、提供了语音录放电路模块。
14、实验电路板上覆盖有机玻璃罩,能有效保护裸露的电路。
15、输入键盘提供了:上/下键、+/-键、返回、确认等六个按键,便于进行菜单选择和数值的修改。
16、可扩展VOIP软交换方式,提供管理功能,可配置中端号码,支持多种业务;可实时显示呼叫流程及详细协议数据;可提供协议自定义功能,自己写入sip协议;可通过服务器连接电信运营商,直接拨打外部电话;

二、实验内容
实验1 设备组成及测试点说明
实验2 电话用户接口模块实验
实验3 电话用户信令的产生与观测实验
实验4 双音多频(DTMF)接收与检测实验
实验5平台交换方式与状态显示
实验6 用户话路PCM编译码实验
实验7 呼叫处理与线路信号的传输过程实验
实验8 二/四线变换与回波返损测试实验
实验9 用户终端电话信号电平调整实验
实验10 人工交换实验
实验11 空分交换(MT8816)实验
实验12 时分交换(MT8980)同一码流时隙交换实验
实验13时分交换(MT8980)不同码流时隙交换实验
实验14 时分交换(MT8980)手动连线实验
实验15 数字时分中继局间通信实验
实验16 模拟中继通信实验
